Listado,
tutoriales y trucos de algunos comandos de Autocad que
facilitan más nuestro trabajo, la experiencia nos ha llevado a descubrir que
tipo de comandos para Autocad nos pueden ayudar para
desarrollar un proyecto de una manera mas rápida y eficaz.
flatten
Puedes pasar contenido 3d a 2d con polilíneas txt2mtxt Comando de Autocad para pasar un texto simple a multi texto superhatch Comando que sirve para hacer hatch o rellenos con imágenes psltscale Permite poder coincidir la escala de tipo de linea de espacio en Model y espacio papel, sólo con ponerlo en 0 (cero) oops Este comando sirve para resolver una situación muy particular. Recordemos que el comando (Undo) permite volver atrás, perdiendo los cambios que se realizaron. El comando (OOPS) nos permite recuperar el último objeto u objetos eliminados sin perder los cambios o avance que se haya realizado posteriormente. measure Puedes copiar un bloque cada x unidades a lo largo de una polilínea, con la opción de alinear el bloque en dicho recorrido overkill Sirve para borrar las dobles líneas o líneas encimadas Layoff Este comando de Autocad funciona al revés del Layisso en este caso apagaremos la capa que esté seleccionada.
etransmit
Comando que recopila y comprime todo lo que incluye un archivo como Referencias externas, imágenes, configuraciones de ploteo, fuentes de texto. Esto ayuda mucho para trasladar información sin que falte nada |
ctrl+0
Este comando amplía
el área de dibujo en la pantalla, dejando únicamente los menús, barra de estado
y el área de comandos, para
dejar en el estado normal repetir ctrl+0
Layon
Comando de Autocad para encender todos las capas al mismo tiempo.
Layiso
Tocamos una capa y si tecleamos Layiso se apagarán todos menos el objeto "capa" que esté seleccionado.
laythw
Permite encender todas las capas (símbolo copo de nieve).
tframes
Enciende
o apaga los marcos en las imágenes.
plinegen
con 0
(cero) Generas polilíneas desde el inicio al final con rayas en cada borde de
los segmentos
con 1 Generas polilíneas tomando la entidad completa, es decir, como si
fuera un solo segmento.
Calcular la altura del texto según la escala final del plano impreso:
Si lo que queremos es dar una altura de 3 milímetros a un texto,
cuando la escala final del ploteo va a ser de 1:200 y estamos trabajando en metros como unidades (comando units) entonces
tenemos que:
H = (3 x 200) / 1000 = 0.6
xclip
Comando de Autocad que permite ocultar líneas en referencias
externas o bloques mediante un polígono.
qselect
Este comando de Autocad funciona para hacer selecciones
rápidas conforme a layers, por color, tipo de lineas etc.

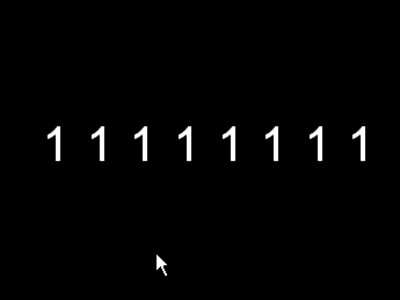

tcount
Permite enumerar textos siguiendo un orden cronológico, muy
útil por ejemplo para enumerar cajones de estacionamiento.

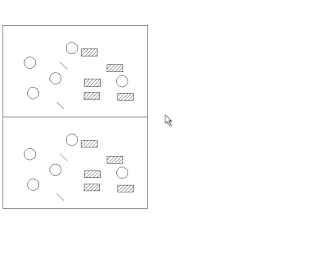

selectsimilar
Selección múltiple, considerando sus propiedades, tenemos
seleccionar uno de los objetos y los demás igualmente quedan seleccionados. Es
posible elegir más de un tipo de objeto a la vez.
mirrtext
Este comando permite que cuando hagas mirror el texto no te
quede como espejo:
0 para que el texto - no este espejeado
1 para que el texto - si este espejeado
